By CPC Stecker: Grundlagen und technische Eigenschaften

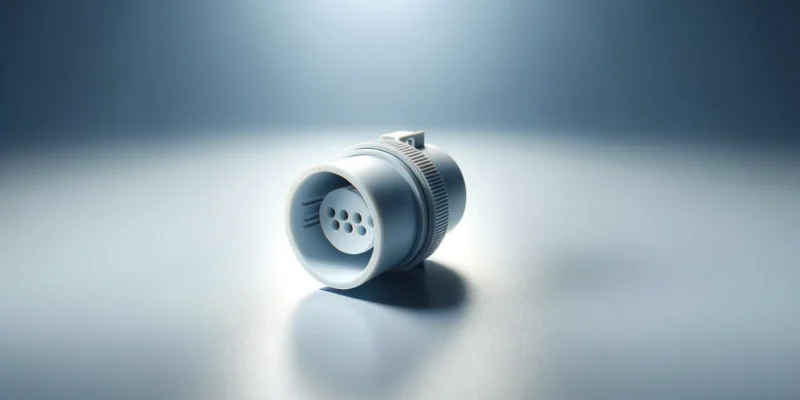

CPC Stecker (Circular Plastic Connectors) sind robuste, modulare Rundsteckverbinder – bekannt vor allem aus dem TE‑Connectivity‑Portfolio. Sie bestehen aus einem Stecker- und einem Buchsenteil, die in der Regel mittels Gewindekupplung mit Rastfunktion verbunden werden; bei Mini‑CPC gibt es 1/4‑Dreh‑Kupplungen. Je nach Serie stehen sehr unterschiedliche Polbilder zur Verfügung: von 1–9 (Mini‑CPC) über 4–37 (Serie 1), 8–63 (Serie 2), 3–7 (Serie 3, Leistung), 13/16/22 gemischt (Serie 4) bis zu 3 (Serie 5, Leistung) und hybriden Varianten (Serie 6). Dadurch lassen sich CPC Stecker präzise an Projektanforderungen anpassen.
Materialzusammensetzung und Konstruktionsmerkmale
Die Gehäuse und Einsätze bestehen üblicherweise aus wärmebeständigen, selbstverlöschenden Thermoplasten (z. B. glasfaserverstärktes Nylon/PA, UL 94 V‑0). Die Kontakte sind meist aus Messing (teilweise Phosphorbronze) und werden je nach Einsatz gold‑ oder zinnbeschichtet. Viele Serien bieten austauschbare Kontakte, ersetzbare Kupplungsringe und Zubehör wie Dicht- und Schutzkappen. Temperaturbereiche liegen typischerweise zwischen −55 °C und +105 °C; für Außenanwendungen existieren UV‑resistente Ausführungen. Abdichtung: Mini‑CPC sowie Serie 5/6 sind abdichtbar (IP65/67, abhängig von Variante); Serie 1–4 sind primär ungedichtet und können über Zubehör spritzwassergeschützt ausgeführt werden.
CPC Stecker Anwendungsbereiche in der Praxis
CPC Stecker werden breit in Industrie und Transport eingesetzt – etwa in Steuerungen, Robotik, Mess‑/Prüftechnik, Schienenfahrzeugen sowie Nutz‑ und Off‑Highway‑Fahrzeugen. In PKW‑Serien werden häufiger spezialisierte Automotive‑Stecksysteme verwendet; CPC eignet sich dort vor allem für Zusatz‑ und Nachrüstlösungen oder im Umfeld von Peripherie/Service.
Industrielle Anwendungen und Automatisierungstechnik
In industriellen Umgebungen verbinden CPC Stecker Sensoren/Aktoren, Bediengeräte und Module. Die robuste Mechanik, hohe Polzahlen und austauschbaren Kontakte erleichtern Service und Nachrüstungen. Für raue Umgebungen stehen abdichtbare Serien und UV‑resistente Versionen bereit.
| Anwendungsbereich | Typische Polzahl | Schutzart (typ.) | Besonderheiten |
|---|---|---|---|
| Nutz-/Sonderfahrzeuge | 4–16 (Serie 1/2), 3–7 (Serie 3/5) | IP20 bis IP67 (serien- und zubehörabhängig) | Vibrationsfest, Servicefreundlich |
| Industrieautomation | 6–37 (Serie 1), 8–63 (Serie 2) | IP20 bis IP67 | Hohe Kontaktzahlen, Mischbestückung möglich |
| Energiesysteme (BoS) | 3–22 (Serie 3/4/5/6) | IP65–IP67 | Leistung/Signal kombiniert; nicht als PV‑DC‑Stringstecker (MC4 üblich) |
| Medizintechnik (geräteintern) | 4–16 | IP20 bis IP65 | Für Geräteinterfaces; Biokompatibilität je nach Anwendung gesondert prüfen |
CPC Stecker Vorteile gegenüber anderen Steckertypen
Gegenüber vielen Standard‑Rundsteckern punkten CPC durch hohe Variantenvielfalt (Signal, Leistung, Hybrid), große Polzahlauswahl bis 63 Wege, servicefreundliche, austauschbare Kontakte sowie kosteneffiziente Kunststoffgehäuse. Abdichtbare Serien erlauben den Einsatz in rauen Umgebungen. Im Consumer‑Bereich verbreitete Schnittstellen (z. B. USB‑C) sind funktional nicht vergleichbar und für industrielle Feldverdrahtung ungeeignet.
Vergleich mit anderen Steckersystemen
Verglichen mit M12/M23 oder MIL‑DTL‑5015‑Metallrundsteckern sind CPC meist leichter und wirtschaftlicher, bei ähnlicher modularer Kontaktbestückung. Gegenüber PV‑Spezialsteckern (z. B. MC4) eignen sie sich eher für Hilfsspannungen/Signale als für normkonforme PV‑DC‑Strings. Für Hochstrom bis 50 A bieten Serie 5/6 eine kompakte, abgedichtete Alternative.
CPC Stecker Auswahl und Kaufkriterien
Wesentliche Kriterien: benötigte Polzahl/Signalart (Signal, Leistung, Hybrid), Nennstrom/Nennspannung, Schutzart (ungedichtet vs. IP65/67), Umgebung (UV‑Einfluss), Temperaturbereich, Kupplungsart sowie verfügbare Kontakte/Crimpbereiche. Serie 1/2 decken hohe Signaldichten ab, Serie 3 Leistung bis ~47 A, Serie 5/6 abdichtbare Hochstrom‑ bzw. Hybrid‑Lösungen.
Qualitätsmerkmale und Zertifizierungen
Wichtig sind UL‑/CSA‑Zulassungen und Konformität mit RoHS/REACH. IP‑Schutzarten orientieren sich an IEC 60529 (je nach Serie/Zubehör). CE‑Kennzeichnung ist bei einzelnen Steckverbindern als Bauteil in der Regel nicht vorgesehen; maßgeblich ist die CE‑Konformität des Endgeräts.
Installation und Montage von CPC Steckern
Die fachgerechte Montage umfasst korrektes Abisolieren, Crimpen der passenden Kontakte (Größe/Leiterquerschnitt beachten) und das sachgemäße Verschrauben des Gehäuses. Bei abgedichteten Ausführungen sind Dichtungen/Grommets und vorgegebene Drehmomente einzuhalten; eine Zugentlastung schützt vor mechanischer Belastung. Abschließend empfiehlt sich eine Durchgangs- und Isolationsprüfung.
Werkzeuge und Hilfsmittel für die Montage
Erforderlich sind zu den Kontaktserien passende Crimpzangen, Abisolierwerkzeuge mit definierter Schneidtiefe sowie Prüfmittel (Multimeter, ggf. Hochspannungs‑/Dichtigkeitsprüfung). Austausch‑Kupplungsringe und Dichtkappen erleichtern Service und Schutz.
| Montageschritt | Benötigtes Werkzeug | Wichtige Hinweise |
|---|---|---|
| Kabelabisolierung | Abisolierzange | Längen/Querschnitte nach Datenblatt |
| Kontaktmontage | Crimpzange | Crimpbereich/Prüfzug beachten |
| Gehäusemontage | Drehmomentschlüssel/Schraubendreher | Dichtungen korrekt einsetzen, Drehmoment einhalten |
| Funktionsprüfung | Multimeter/Isotester | Durchgang, Isolations- und ggf. Dichtigkeitsprüfung |
CPC Stecker Wartung und Pflege
Regelmäßige Sichtprüfung auf Beschädigung, Verunreinigung oder Korrosion sowie Kontrolle des Kupplungsrings erhöht die Betriebssicherheit. Kontaktflächen nur mit geeigneten Elektronikreinigern behandeln; bei Verschleiß können Kontakte und Kupplungsringe einzeln ersetzt werden.
Fehlerbehebung und Reparaturmöglichkeiten
Typische Ursachen: lose/crimpfehlerhafte Kontakte, verschmutzte Kontaktflächen, beschädigte Dichtungen. Maßnahmen: Nachcrimpen bzw. Austausch einzelner Kontakte, Reinigen, Dichtungstausch; Hersteller bieten passende Ersatzteile und Reparatursätze.
CPC Stecker in Solar- und Energiesystemen
In Energiesystemen eignen sich CPC vor allem für Hilfs- und Steuersignale, Sensorik, Kommunikations‑/Versorgungsleitungen oder modulare Speicher‑/Wechselrichter‑Peripherie. Für PV‑DC‑Strings sind i. d. R. MC4‑kompatible Steckverbinder vorgeschrieben; CPC sind hierfür nicht die normübliche Wahl. Für Lastpfade stehen abdichtbare Hochstrom‑Serien mit bis zu 50 A zur Verfügung.
Spezielle Anforderungen in der Energietechnik
Für Außenaufbau sind UV‑resistente, abdichtbare Versionen (IP65/67) und hohe Temperaturwechselbeständigkeit relevant. Zusätzlich gelten Brandschutz‑, Isolations‑ und Prüfanforderungen gemäß den einschlägigen Gerätestandards; die Eignung einzelner Bauteile ist projektbezogen zu verifizieren.
CPC Stecker Technologietrends 2025
Trends sind Miniaturisierung bei höherer Leistungsdichte, hybride Signal/Power‑Schnittstellen in einem Gehäuse, zustandsüberwachungsfähige Steckverbinder (z. B. Zähler/Logger) sowie nachhaltigere Werkstoffe und effizientere Fertigung. UV‑stabile, hochdichte und abgedichtete Varianten erweitern den Einsatzbereich weiter.
Zukünftige Entwicklungen und Innovationen
Erwartet werden weiter optimierte Kontaktgeometrien und Materialien, erweiterte Hybrid‑Layouts (z. B. Kombination POWERBAND + Size‑16‑Signalkontakte in Serie 6) sowie mehr Zubehör zur Feldabdichtung und Nachrüstbarkeit.
Kostenanalyse und Wirtschaftlichkeit
Gesamtkosten ergeben sich aus Komponenten (Gehäuse, Kontakte, Zubehör), Montage und Lebenszyklus. Höherwertige, abdichtbare Varianten verursachen höhere Anschaffungskosten, reduzieren jedoch Ausfallrisiken und Wartungsaufwand. Skaleneffekte (Stückzahlen) und Wiederverwendbarkeit durch austauschbare Kontakte wirken kostensenkend.
| Kostenposition | Standardqualität | Premiumqualität | Langzeitbetrachtung |
|---|---|---|---|
| Anschaffung | niedrig–mittel | mittel–hoch | Einmalig |
| Installation | mittel | mittel | Einmalig |
| Wartung (jährlich) | mittel | niedrig–mittel | Über Lebensdauer |
| Ausfallrisiko | mittel | niedrig | Betriebskosten |
CPC Stecker Sicherheitsaspekte
Sicherheit erfordert normgerechte Auslegung und Montage: richtige Polarität, Leiterquerschnitte, Absicherung, Schutzleiterführung sowie Auswahl der passenden Schutzart. Für Komponenten gelten u. a. UL‑/CSA‑Anforderungen (z. B. UL 1977 für Steckverbinder); IP‑Bewertungen richten sich nach IEC 60529. Regelmäßige Prüfungen nach Herstellervorgaben sind obligatorisch.
Normen und Vorschriften
Relevante Grundlagen sind z. B. IEC 60529 (IP‑Schutz), werkstoffbezogene UL‑Flammklassifizierungen, anwendungsbezogene Produktnormen sowie RoHS/REACH‑Konformität. Branchenspezifische Vorgaben (z. B. Bahn, Automotive, Medizintechnik) sind projektspezifisch zu berücksichtigen.
Häufig gestellte Fragen zu CPC Steckern
Was ist ein CPC Stecker?
Ein CPC Stecker ist ein modularer Rundsteckverbinder aus Thermoplast mit vielfältigen Polzahlen und optionaler Abdichtung für Signal‑, Leistungs‑ und Hybridanwendungen.
Wie funktioniert ein CPC Stecker?
Meist per Gewindekupplung mit Rastfunktion verbunden; Mini‑CPC nutzt eine 1/4‑Dreh‑Kupplung. Crimpkontakte werden in den Einsatz eingerastet und stellen beim Stecken eine sichere Verbindung her.
Welche Vorteile bietet ein CPC Stecker?
Hohe Variabilität, große Polzahlauswahl bis 63, austauschbare Kontakte, Zubehör für Abdichtung und Wartung; abdichtbare Varianten erreichen IP65/67.
Wo kann man CPC Stecker kaufen?
Bei großen Elektronikdistributoren und Fachhändlern; auf passende Serie, Kontaktgröße, Dichtoptionen sowie UL/CSA und RoHS/REACH achten.
Welche Arten von CPC Steckern gibt es?
Serie 1 (4–37), Serie 2 (8–63), Serie 3 (3–7, Leistung), Serie 4 (gemischt), Serie 5 (abgedichtet, Hochstrom), Serie 6 (Hybrid) und Mini‑CPC (1–9, IP67).
Sind CPC Stecker wasserdicht?
Je nach Serie/Variante. Mini‑CPC und Serie 5/6 sind abdichtbar (IP65/67). Serie 1–4 sind primär ungedichtet; Spritzwasserschutz ist mit Zubehör möglich.
Wie installiere ich einen CPC Stecker richtig?
Abisolieren, korrekt crimpen, Kontakte einrasten, Gehäuse verschrauben; bei abgedichteten Versionen Dichtungen korrekt einsetzen und Drehmomente einhalten, anschließend prüfen.
Was kostet ein CPC Stecker?
Die Bandbreite reicht – je nach Serie/Polzahl/Dichtung/Stückzahl – von günstigen Standardgehäusen bis zu höherpreisigen, abdichtbaren Hochstrom‑Varianten.
Sind CPC Stecker empfehlenswert für Automobiltechnik?
Ja, insbesondere in Nutzfahrzeug/Off‑Highway und für periphere Systeme; für PV‑DC‑Strings sind hingegen MC4‑Stecker üblich.
Welcher CPC Stecker ist der beste für mein Projekt?
Wählen Sie anhand von Polzahl, Strom/Spannung, Schutzart, Umgebung und Servicekonzept; oft Serie 1/2 für hohe Signaldichte, Serie 5/6 für abgedichtete Leistungs‑/Hybridanwendungen.
Fazit: CPC Stecker als zuverlässige Verbindungslösung
CPC Stecker kombinieren Modularität, hohe Polzahldichte und robuste Mechanik mit praxisgerechtem Zubehör. Abgedichtete Varianten ermöglichen den Einsatz in rauen Umgebungen; austauschbare Kontakte vereinfachen Service und reduzieren Stillstandzeiten. Damit sind CPC eine wirtschaftliche, langlebige Lösung für verschiedenste Signal‑, Leistungs‑ und Hybridanwendungen.
Besonders in Industrie‑ und Energiesystemen überzeugen sie durch flexible Konfigurationen, klare Serienabgrenzungen (Signal/Power/Hybrid) und ein breites Spektrum an Gehäuse‑ und Kontaktoptionen. Für PV‑DC‑Strings sollten jedoch normgerechte PV‑Stecksysteme eingesetzt werden. Weitere Praxisbeiträge zu Verbindungstechnik finden Sie regelmäßig auf Timesales.de.
