In unserer modernen Welt, die von unzähligen elektronischen Geräten und komplexen Systemen durchdrungen ist, spielen kleine, unscheinbare Komponenten eine entscheidende Rolle für deren reibungsloses Funktionieren: die Steckverbindungen. Ob in unserem Smartphone, im Auto, in industriellen Anlagen oder in medizinischen Geräten – Steckverbindungen ermöglichen die zuverlässige Übertragung von Strom und Signalen. Doch was genau verbirgt sich hinter diesem Begriff und welche Vielfalt an Steckverbindungen gibt es?

Was ist eine Steckverbindung? Definition und grundlegende Funktion

Eine Steckverbindung, auch Verbinder oder Konnektor genannt, ist ein elektromechanisches Bauelement, das dazu dient, zwei oder mehrere elektrische Leiter oder Baugruppen lösbar miteinander zu verbinden. Ihre Hauptfunktion besteht darin, einen sicheren und zuverlässigen Kontakt herzustellen, um elektrische Energie oder Signale zwischen den verbundenen Elementen zu übertragen. Die Lösbarkeit ist ein wesentlicher Vorteil von Steckverbindungen, da sie Wartung, Austausch von Komponenten und flexible Systemkonfigurationen ermöglicht.

Die grundlegenden Komponenten einer Steckverbindung

Eine typische Steckverbindung besteht aus zwei Hauptteilen:

• Stecker (Male): Der Stecker besitzt in der Regel Kontaktstifte oder -zungen, die in die entsprechenden Aufnahmen des Gegenstücks eingeführt werden.
• Buchse (Female): Die Buchse verfügt über Kontaktbuchsen oder -hülsen, die die Kontaktstifte oder -zungen des Steckers aufnehmen und einen elektrischen Kontakt herstellen.

Zusätzlich können Steckverbindungen weitere Elemente wie Gehäuse, Verriegelungsmechanismen und Dichtungen enthalten, um die Verbindung vor Umwelteinflüssen zu schützen und eine sichere mechanische Fixierung zu gewährleisten.

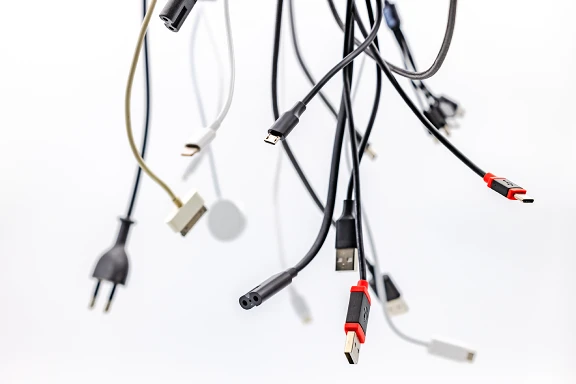

Die Vielfalt der Steckverbindungen: Eine Übersicht nach Anwendungsbereich und Bauform

Die Welt der Steckverbindungen ist unglaublich vielfältig und reicht von winzigen Verbindern in Mikroelektronik bis hin zu robusten Industriesteckverbindungen. Die Klassifizierung kann nach verschiedenen Kriterien erfolgen:

Klassifizierung nach Anwendungsbereich

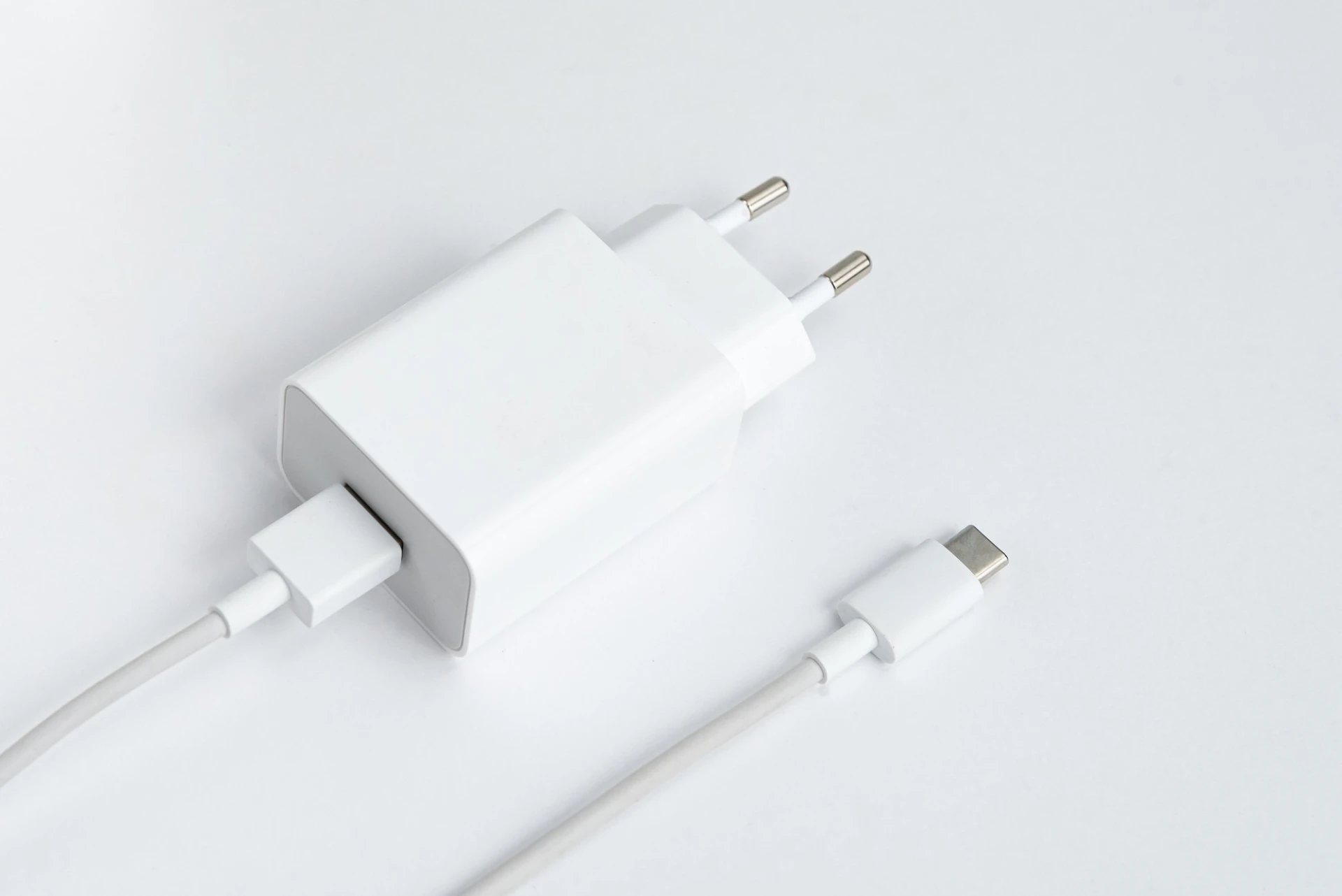

• Consumer-Elektronik: Hier finden sich beispielsweise USB-, HDMI-, Klinken- und Netzteilstecker, die für den alltäglichen Gebrauch konzipiert sind und einfache Handhabung ermöglichen. Im Bereich der Haushaltsgeräte ist der Schuko Stecker (Schutzkontaktstecker) ein weit verbreiteter Standard für den Anschluss an das Stromnetz in vielen europäischen Ländern. Seine robuste Bauweise und der integrierte Schutzleiter sorgen für eine sichere Stromversorgung.
• Automobilindustrie: In Fahrzeugen werden spezielle Steckverbindungen eingesetzt, die Vibrationen, extremen Temperaturen und Feuchtigkeit standhalten müssen. Beispiele hierfür sind Steckverbinder für Sensoren, Steuergeräte und Infotainmentsysteme.
• Industrielle Anwendungen: In der Industrie sind robuste und zuverlässige Steckverbindungen unerlässlich für Maschinen, Anlagen und Automatisierungssysteme. Hier kommen oft Rundsteckverbinder, Rechtecksteckverbinder und schwere Industriesteckverbinder zum Einsatz, die hohe Ströme und Spannungen übertragen können und Schutz vor Staub und Wasser bieten. Ein Beispiel für eine in industriellen Umgebungen häufig eingesetzte Steckverbindung ist der Wieland Stecker. Diese Steckverbinder zeichnen sich durch ihre robuste Bauart, ihre einfache Installation und oft durch spezielle Verriegelungsmechanismen aus, die eine sichere und vibrationsfeste Verbindung gewährleisten. Sie finden breite Anwendung in der Gebäudeinstallation und im Maschinenbau.
• Medizintechnik: In medizinischen Geräten sind besonders sichere und hygienische Steckverbindungen gefordert, die oft spezielle Anforderungen an Sterilisierbarkeit und Zuverlässigkeit erfüllen müssen.
• Telekommunikation und Netzwerktechnik: Hier spielen Steckverbindungen wie RJ45 (für Ethernet) und Glasfaserstecker eine zentrale Rolle für die Datenübertragung.

Klassifizierung nach Bauform und Technologie

• Stift- und Buchsenleisten: Diese einfachen, aber vielseitigen Steckverbinder werden häufig für Leiterplattenverbindungen und interne Geräteverkabelungen verwendet.
• Rundsteckverbinder: Mit ihrem robusten Design und oft mit Schraub- oder Bajonettverschlüssen versehen, bieten sie eine zuverlässige Verbindung in anspruchsvollen Umgebungen.
• Rechtecksteckverbinder: Diese bieten eine hohe Kontaktdichte und werden oft für die Verbindung von Kabelbäumen und Modulen eingesetzt.
• Koaxialsteckverbinder: Speziell für die Übertragung hochfrequenter Signale entwickelt, wie sie in Antennen- und Videoanwendungen vorkommen.
• Federkontaktsteckverbinder: Ermöglichen eine einfache und schnelle Kontaktierung, beispielsweise in Testadaptern oder für temporäre Verbindungen.

Worauf ist bei der Auswahl der richtigen Steckverbindung zu achten?

Die Auswahl der passenden Steckverbindung ist entscheidend für die Zuverlässigkeit und Funktionalität eines elektronischen Systems. Dabei spielen verschiedene Faktoren eine Rolle:

• Anwendungsbereich und Umgebungsbedingungen: Muss die Verbindung Vibrationen, extremen Temperaturen, Feuchtigkeit oder Staub standhalten?
• Elektrische Anforderungen: Welche Spannung und welcher Strom müssen übertragen werden? Wie wichtig ist die Signalintegrität?
• Mechanische Anforderungen: Wie oft muss die Verbindung gelöst und wieder verbunden werden? Welche Größe und Bauform sind erforderlich?
• Normen und Standards: Gibt es spezifische Industriestandards oder Normen, die eingehalten werden müssen? Beispielsweise müssen Geräte, die an das öffentliche Stromnetz angeschlossen werden, in der Regel den Anforderungen für Schuko Stecker entsprechen. In industriellen Installationen spielen hingegen oft die Normen für Wieland Stecker eine wichtige Rolle.
• Kosten: Das Preis-Leistungs-Verhältnis spielt natürlich auch eine Rolle bei der Auswahl.

Fazit: Steckverbindungen als unverzichtbare Grundlage moderner Technologie

Steckverbindungen sind weit mehr als nur einfache Verbindungsstücke. Sie sind essenzielle Komponenten, die die Grundlage für die Funktionalität und Flexibilität unzähliger elektronischer Geräte und Systeme bilden. Die richtige Auswahl und der sachgemäße Einsatz von Steckverbindungen, sei es ein robuster Wieland Stecker für industrielle Anwendungen oder ein sicherer Schuko Stecker für den Hausgebrauch, tragen maßgeblich zur Zuverlässigkeit und Langlebigkeit moderner Technologie bei.

FAQ: Häufig gestellte Fragen zum Thema Steckverbindung

• Was ist der Unterschied zwischen einem Stecker und einer Buchse? Ein Stecker (Male) hat in der Regel Kontaktstifte oder -zungen, die in die entsprechenden Aufnahmen einer Buchse (Female) eingeführt werden, um einen elektrischen Kontakt herzustellen.
• Welche Arten von Steckverbindungen gibt es? Es gibt eine Vielzahl von Steckverbindungen, die nach Anwendungsbereich (z.B. Consumer, Industrie, Automotive) und Bauform (z.B. Rundsteckverbinder, Rechtecksteckverbinder, Stiftleisten) unterschieden werden können. Bekannte Beispiele sind der Schuko Stecker für den Netzanschluss und der Wieland Stecker für industrielle Installationen.
• Warum sind Steckverbindungen lösbar? Die Lösbarkeit von Steckverbindungen ermöglicht die einfache Wartung, den Austausch von Komponenten und flexible Systemkonfigurationen.
• Welche Faktoren sind bei der Auswahl einer Steckverbindung wichtig? Wichtige Faktoren sind der Anwendungsbereich, die Umgebungsbedingungen, die elektrischen und mechanischen Anforderungen sowie geltende Normen und Kosten. Bei Netzanschlüssen ist beispielsweise die Art des benötigten Steckers (z.B. Schuko Stecker) entscheidend. In industriellen Umgebungen spielen oft die spezifischen Anforderungen, die Wieland Stecker erfüllen, eine Rolle.
• Wo werden Steckverbindungen eingesetzt? Steckverbindungen finden in nahezu allen Bereichen der Elektronik Anwendung, von Consumer-Geräten über Automobile und industrielle Anlagen (oft mit Wieland Stecker) bis hin zur Medizintechnik und Telekommunikation (mit Schuko Stecker für die Stromversorgung vieler Geräte).

Was bedeutet IP-Schutzart bei Steckverbindungen? Die IP-Schutzart (Ingress Protection) gibt an, wie gut eine Steckverbindung gegen das Eindringen von festen Fremdkörpern und Wasser geschützt ist. Eine höhere IP-Zahl bedeutet einen besseren Schutz, was besonders in industriellen Anwendungen mit Wieland Steckern relevant sein kann.
